漂萊特離子交換樹脂再生質(zhì)量怎么提高
2021-06-18 09:21:56
admin
401
漂萊特離子交換樹脂在吸附飽和之后對水質(zhì)中的離子就不能再進(jìn)行吸附，這時就i需要對樹脂進(jìn)行再生，漂萊特離子交換樹脂在進(jìn)行再生時會受到一些因素的影響，避免影響因素的發(fā)生，才可以使再生之后的樹脂質(zhì)量可以提高。
漂萊特離子交換樹脂在吸附飽和之后對水質(zhì)中的離子就不能再進(jìn)行吸附，這時就i需要對樹脂進(jìn)行再生，漂萊特離子交換樹脂在進(jìn)行再生時會受到一些因素的影響，避免影響因素的發(fā)生，才可以使再生之后的樹脂質(zhì)量可以提高。那么漂萊特離子交換樹脂在再生時的質(zhì)量怎么提高。

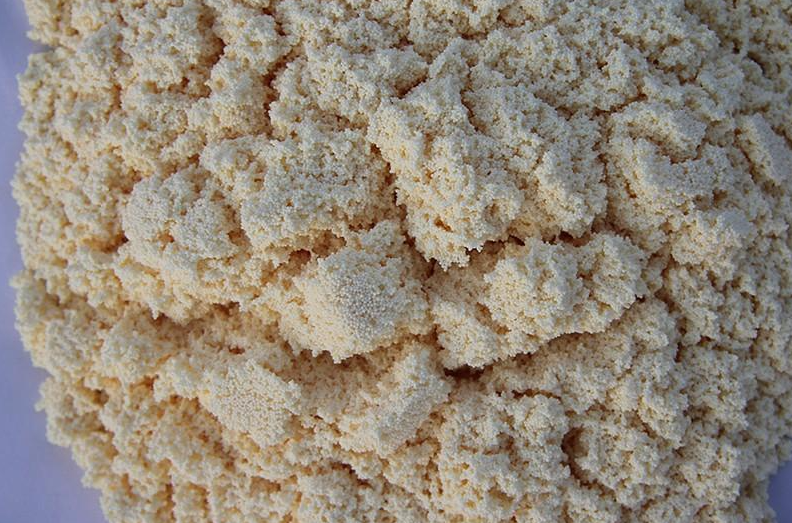

漂萊特離子交換樹脂再生質(zhì)量提高方法
1.選擇合適的再生方法：
漂萊特離子交換樹脂的再生方法可以分為兩種，順流再生與逆流再生，它們各有各的優(yōu)勢和缺點，如果需要提高樹脂的再生質(zhì)量，推薦采用逆流再生方法，一般情況下逆流再生后的樹脂再生度能夠達(dá)到80%左右；
2.再生劑的用量：
再生劑是一種將樹脂進(jìn)行再生的溶液，根據(jù)不同類型的離子交換樹脂，再生時使用的再生劑也是不同的，當(dāng)使用的再生劑的用量不足時，樹脂的再生質(zhì)量就會降低，因為樹脂能夠交換的低價離子不足，所以再生質(zhì)量一定會被影響，一般情況下離子交換樹脂首次再生，其再生劑量應(yīng)是實際再生劑量的1.5~2倍，逆流再生設(shè)備在大反洗后的再生劑量要增加10%-50%；
3.選擇合適的再生劑濃度：
再生劑濃度一般為6%～10%較為合適。
4.再生時的流速：
如果再生時的流速過快，樹脂內(nèi)部的的高價離子還未與再生劑中的離子交換，溶液就已經(jīng)開始排放，這樣就會造成一定的資源浪費，一般來說樹脂再生時的流速在3～5m/h之間，可以使再生劑與樹脂充分的發(fā)生進(jìn)行交換反應(yīng)；
5.提高再生劑的溫度：
樹脂在再生時提高再生液的溫度，可以有效的提高樹脂的再生質(zhì)量；
6.再生劑的純度：
所使用的再生劑的純度是非常重要的一個因素，如果使用的再生劑質(zhì)量不好，在劣質(zhì)的再生劑中可能會含有大量的雜質(zhì)離子，比如鐵離子等，會對樹脂造成一定程度的污染，不但不能提高樹脂的再生質(zhì)量，而且會對樹脂的性能造成影響。
漂萊特離子交換樹脂再生方法
1.如果漂萊特離子交換樹脂被鐵污染之后，樹脂的顏色會變深甚至?xí)l(fā)黑，這時可以使用兩倍樹脂體積的10%鹽酸，以約0.6m/h的流速通過樹脂層，之后可以使用同樣的流速在40攝氏度的溫度環(huán)境中使用清水進(jìn)行清洗，最后使用氫氧化鈉進(jìn)行再生；
2.陰離子樹脂非常容易被水中的有機物所污染，導(dǎo)致樹脂發(fā)黑，水的電導(dǎo)率會上升，PH值下降，功效會降低，這樣可以使用10倍的樹脂體積，溫度為40攝氏度的8%氯化鈉于4%的氫氧化鈉混合液，以0.6m/h的流速通過樹脂層，或者采用浸泡24小時，可以獲得比較好的再生效果。
本文由水天藍(lán)環(huán)保(http://www.aidao519.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!
